LIVRO FÍSICA VESTIBULAR UFRGS - CAPÍTULO 1 - ESTÁTICA





1. (UFRGS 1997)


Na figura, o segmento AB representa uma barra homogênea, de 1m de comprimento, que é mantida em equilíbrio mecânico na posição horizontal. A barra está apoiada num ponto a 25 cm da extremidade A, e o módulo da força , aplicada na extremidade B, é 2 N. Qual é o peso da barra?

a) 0,66 N.
b) 1 N.
c) 4 N.
d) 6 N.
e) 8 N.



2. (UFRGS 1998)
A figura representa uma barra homogênea OA, rígida e horizontal, de peso P. A barra é mantida em equilíbrio, sustentada numa extremidade, por um cabo AB, preso a uma parede no ponto B.


No ponto O, a força exercida pela articulação sobre a barra tem uma componente vertical que é a) diferente de zero e dirigida para cima.
b) diferente de zero e dirigida para baixo.
c) diferente de zero e de sentido indefinido.
d) igual a zero.
e) igual, em módulo, ao peso P da barra.


3. (UFRGS 1999)
A figura abaixo representa uma régua uniforme, apoiada diretamente abaixo de seu centro, na qual podem ser penduradas massas de valores M1 e M2. Para tanto, a cada 5 cm há um pequeno gancho de massa desprezível.


No caso indicado na figura acima, a régua encontra-se em equilíbrio.

Observe os três casos abaixo.



Quais deles também representam a régua em equilíbrio?
a) apenas I .
b) apenas I e II .
c) apenas I e III .
d) apenas II e III .
e) I, II e III.

4. (UFRGS 2002)
A figura a seguir representa uma alavanca constituída por uma barra homogênea e uniforme, de comprimento de 3 m, e por um ponto de apoio fixo sobre o solo. Sob a ação de um contrapeso P igual a 60 N, a barra permanece em equilíbrio, em sua posição horizontal, nas condições especificadas na figura.


Qual é o peso da barra?
a) 20 N.
b) 30 N.
c) 60 N.
d) 90 N.
e) 180 N.


TEXTO PARA AS PRÓXIMAS 2 QUESTÕES:

Uma barra rígida horizontal, de massa desprezível, medindo 80 cm de comprimento, encontra-se em repouso em relação ao solo. Sobre a barra atuam apenas três forças verticais: nas suas extremidades estão aplicadas duas forças de mesmo sentido, uma de 2 N na extremidade A e outra de 6 N na extremidade B; a terceira força, F, está aplicada sobre um certo ponto C da barra.

5. (UFRGS 2006)

Quais são as distâncias AC e CB que separam o ponto de aplicação da força F das extremidades da barra?

a) AC = 65 cm e CB = 15 cm.

b) AC = 60 cm e CB = 20 cm.

c) AC = 40 cm e CB = 40 cm.

d) AC = 20 cm e CB = 60 cm.

e) AC = 15 cm e CB = 65 cm.

6. (UFRGS 2006)
Qual é a intensidade da força F?
a) 2 N.
b) 4 N.
c) 6 N.
d) 8 N.
e) 16 N.
7. (UFRGS 2008)

Pinças são utilizadas para manipulação de pequenos objetos. Seu princípio de funcionamento consiste na aplicação de forças opostas normais a cada um dos braços da pinça. Na figura a seguir, está representada a aplicação de uma força no ponto A, que se encontra a uma distância OA de um ponto de apoio localizado em O. No ponto B, é colocado um objeto entre os braços da pinça, e a distância deste ponto ao ponto de apoio é OB = 4 × OA.


Sabendo-se que a força aplicada em A é de 4 N em cada braço, qual é a força transferida ao objeto, por braço?

a) 1 N.

b) 4 N.

c) 8 N.

d) 16 N.

e) 32 N.
8. (UFRGS 2013)

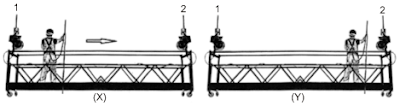

Nas figuras (X) e (Y) abaixo, está representado um limpador de janelas trabalhando em um andaime suspenso pelos cabos 1 e 2, em dois instantes de tempo.


Durante o intervalo de tempo limitado pelas figuras, você observa que o trabalhador caminha sobre o andaime indo do lado esquerdo, figura (X), para o lado direito, figura (Y).

Assinale a alternativa que preenche corretamente as lacunas da sentença abaixo, na ordem em que aparecem.



Após o trabalhador ter-se movido para a direita (figura (Y)), podemos afirmar corretamente que, em relação à situação inicial (figura (X)), a soma das tensões nos cabos 1 e 2 __________, visto que __________.



a) permanece a mesma - as tensões nos cabos 1 e 2 permanecem as mesmas

b) permanece a mesma - a diminuição da tensão no cabo 1 corresponde a igual aumento na tensão no cabo 2
c) aumenta - aumenta a tensão no cabo 2 e permanece a mesma tensão no cabo 1
d) aumenta - aumenta a tensão no cabo 1 e permanece a mesma tensão no cabo 2
e) diminui - diminui a tensão no cabo 1 e permanece a mesma tensão no cabo 2
